在语音通信和融合通信的项目中，少不了与PSTN电话网对接的需求，而E1数字中继也是比较常见的对接方式。E1数字中继对接一般适合较大的项目，需要电话接入较多，统一号码等需求。一个E1线路一般可以传输30部电话，并且有120欧姆，平衡接口。75欧姆，非平衡接口两种方式，在具体实施时给我们造成了一定的困扰。

用于电话链路的E1一般通过4线传输，收，发双向各两对线缆。理解收，发的概念非常重要，这与我们的理解网线不同，只需要连接，不用去理解数据的收发。

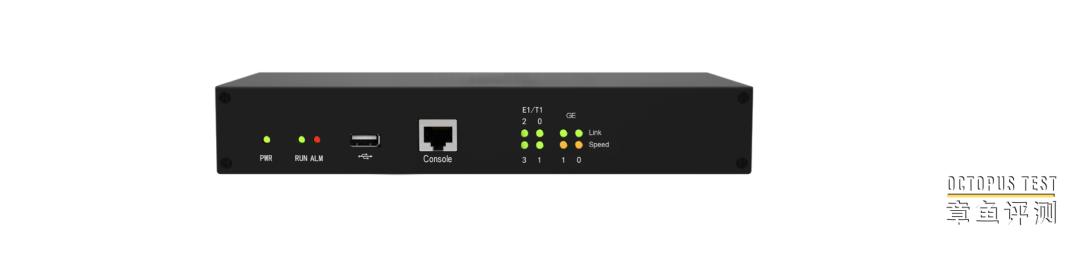

120欧的E1网关的接口

我们在用E1对接电话网络时，如果对端过来的数据是数据发送，本端要接数据接收，反之，对端过来的数据是数据接收，本端要接数据发送。

E1接口的120欧姆，平衡接口采用与网线同类的8芯水晶头对接，但是只用其中1,2,4,5四芯。

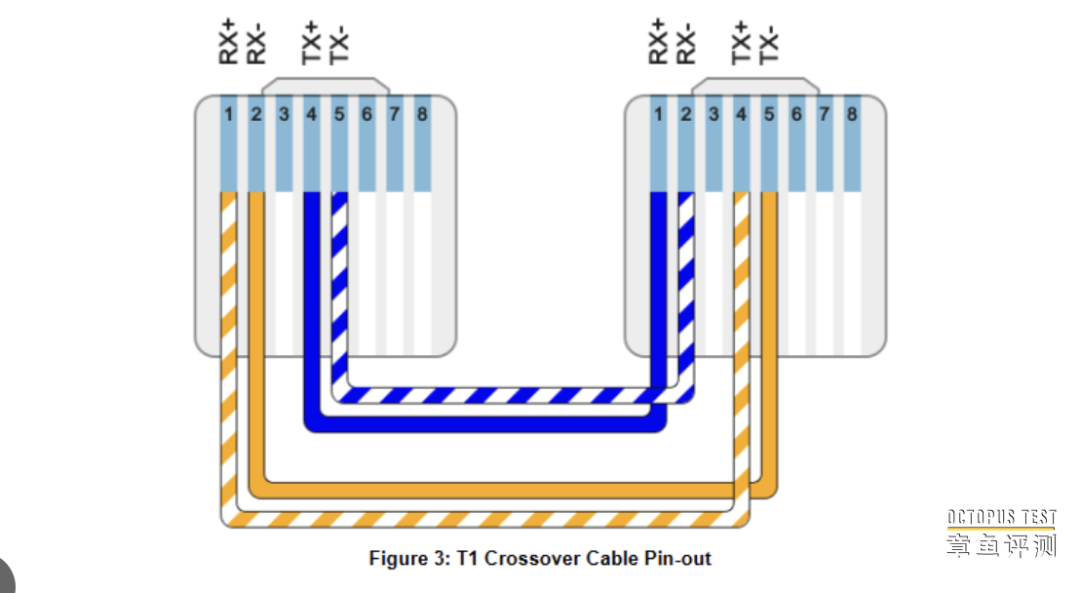

120欧平衡接法E1线

水晶头的1，2作为数据接收，水晶头的4，5，作为数据发送，当运营商给的E1接口是水晶头接口时，需要与E1网关对接时一般采用这种线序做线即可。当然，如果你摸不清线序是否正确，只需要做两根线即可，收发对调一下，肯定是可以互通。E1网关，板卡会有E1链路层是否接通的指示灯，一般采用红灯熄灭的方法标识链路层连接正常，也有红灯熄灭，绿灯亮起的标识，大同小异。在做线时注意E1网关的板卡，接口指示灯即可。

75欧BNC接口的E1设备

另外一种E1连接的方式是75欧姆，同轴电缆的方式，采用BNC接头，E1接口会有两个BNC接口，一个接口接收数据，一个接口发送数据，通过75欧的同轴电缆连接。当然如果两台设备对接，同样是数据接收接对端的数据发送，数据发送接对端的数据接收。

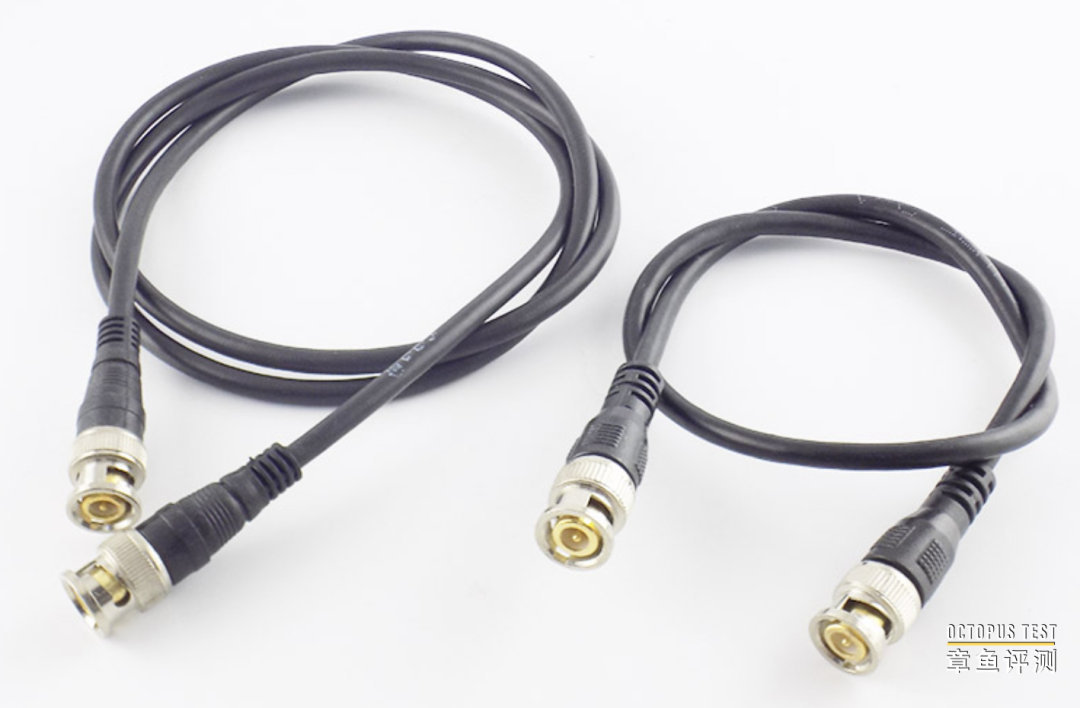

BNC接口的同轴线缆

BNC的接法是中间线芯收发数据，线皮接地，需要对两端设备的接地要求较高。

目前我们很多E1网关都是采用120欧的水晶头，如果运营商的E1链路是75欧的同轴电缆的情况下要如何处理呢？

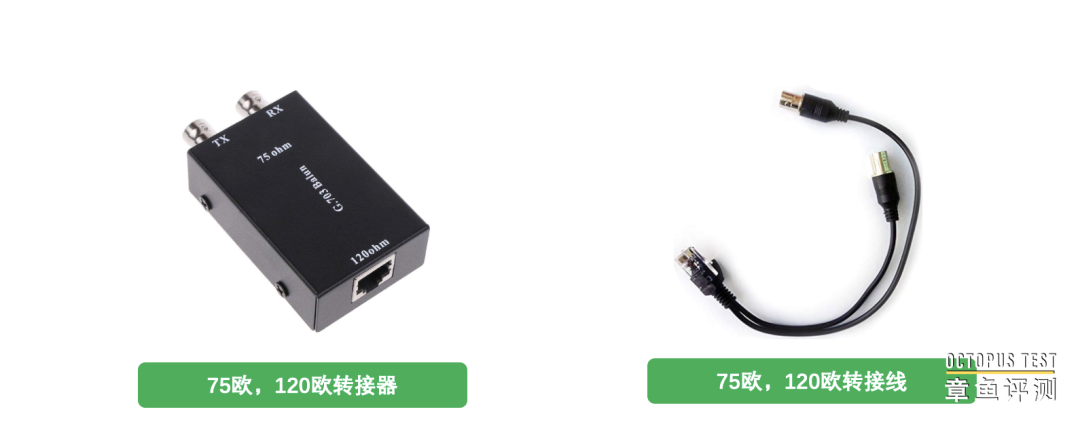

75欧，120欧转接器和转换线

可以通过配置75欧转120欧的适配器或者适配线缆来解决，一头接BNC的75欧同轴电缆，一头接120欧的双绞线水晶头。线序如前所述即可解决两种不同E1接口之间的互通问题。

另外在E1做线时，如发生问题，时常会考量是否因为传输距离的问题导致的。目前协议规定上，无论是75欧还是120欧的接线方式，都应用小于500米，所以大多都对接情况，只是网关和设备跳线距离，大多不会超过500米。

今天介绍的是E1网关的物理层连线方式，关注章鱼评测，后续会继续为大家分享E1网关的常见配置方法。
